2-3-5-1　電流と磁界

問題 1
磁界の向きはどのようになっていますか？

正解　　：N極からS極

問題 2
導線に電流を流して発生する磁界の強さに関して正しいものを選びましょう。

正解　　：電流が大きいほど磁界が強くなる。

問題 3
導線に電流を流して発生する磁界の強さに関して正しいものを選びましょう。

正解　　：導線に近いほど磁界が強くなる

問題 4

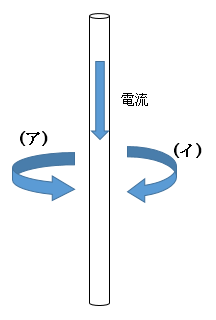

以下のように電流を流しました。
磁界はどちらの向きに発生しますか？

スクリーンショット (385)

正解　　：イ

問題 5
以下のように電流を流しました。
磁界はどちらの向きに発生しますか？

スクリーンショット (388)

正解　　：ア

問題 6
磁力線の特徴として正しいものを選びましょう。

正解　　：密になっているほど磁界が強い

問題 7
導線を巻いたものをコイルといいますが、
コイルに電流を流すとどのようになりますか？
正しくないものを選びましょう。

正解　　：冷たくなる

問題 8
コイルでつくった棒磁石の磁界を強くする方法として
正しいものをすべて選びましょう。

正解　　：コイルの中に鉄心を入れる,電流を大きくする,コイルの巻き数を多くする

問題 9

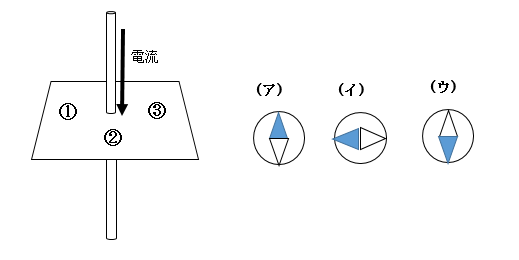

以下のように電流を流した。
電線の周り①～③には方位磁針を置いた。
①の位置の方位磁針の向きとして正しいのは
(ア)～(ウ)のどれですか？
ただし方位磁針の青色の部分がN極である。

スクリーンショット (390)

正解　　：ア

問題 10
以下のように電流を流した。
電線の周り①～③には方位磁針を置いた。
②の位置の方位磁針の向きとして正しいのは
(ア)～(ウ)のどれですか？
ただし方位磁針の青色の部分がN極である。

スクリーンショット (390)

正解　　：イ

問題 11
以下のように電流を流した。
電線の周り①～③には方位磁針を置いた。
③の位置の方位磁針の向きとして正しいのは
(ア)～(ウ)のどれですか？
ただし方位磁針の青色の部分がN極である。

スクリーンショット (390)

正解　　：ウ

問題 12
コイルに電流を流すと磁界が発生しますが、
電流と磁界の関係を右手を使って考えると どのようになりますか？

正解　　：親指の方向が磁界、それ以外の指の方向が電流
