2-3-2-1 回路と電流・電圧(基礎知識)
問題 1以下の図は電気用図記号を表します。
以下の図は電気用図記号を表します。
なにを表しているか選びましょう。
正解 ：電池
問題 2以下の図は電気用図記号を表します。
以下の図は電気用図記号を表します。
なにを表しているか選びましょう。
正解 ：電球
問題 3以下の図は電気用図記号を表します。
以下の図は電気用図記号を表します。
なにを表しているか選びましょう。
正解 ：開いたスイッチ
問題 4以下の図は電気用図記号を表します。
以下の図は電気用図記号を表します。
なにを表しているか選びましょう。
正解 ：抵抗器
問題 5以下の図は電気用図記号を表します。
以下の図は電気用図記号を表します。
なにを表しているか選びましょう。
正解 ：電流計
問題 6以下の図は電気用図記号を表します。
以下の図は電気用図記号を表します。
なにを表しているか選びましょう。
正解 ：電圧計
問題 7以下の図は導線の交わりを示しています。
以下の図は導線の交わりを示しています。
導線を接続しているのはどちらですか？
正解 ：（ア）
問題 8以下の図は電池を表しています。
以下の図は電池を表しています。
＋極を表しているのはどちらですか？
正解 ：（イ）
問題 9電流の単位はなんですか？
電流の単位はなんですか？
アルファベットの大文字で答えましょう。
正解 ：A
問題 10
電流計のつなぎ方として正しい方を選びましょう。
正解 ：測りたい電流の部分に直列につなぐ
問題 11電圧の単位はなんですか？
電圧の単位はなんですか？
アルファベットの大文字で答えましょう。
正解 ：V
問題 12
電圧計のつなぎ方として正しい方を選びましょう。
正解 ：測りたい電圧の部分に並列につなぐ
問題 13電流の単位はAですが、
電流の単位はAですが、
1Aは何mAですか？
正解 ：1000ｍA
問題 14電流計と電圧計をつなぐとき、大きな電流(電圧)
電流計と電圧計をつなぐとき、大きな電流(電圧)
がかかり指針が振りきれて壊れることを防ぐために
注意しなくてはいけないことがあります。
正しいものを選択肢から選びましょう。
正解 ：値の大きい端子から小さい端子に変えていく

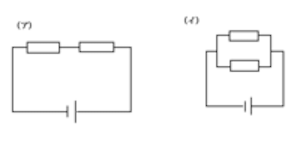

問題 15以下は並列回路か直列回路を表す図です。
以下は並列回路か直列回路を表す図です。
並列回路を表してるのはどちらですか？
正解 ：イ
