1-3-1-3　凸レンズ

下の図は凸レンズを通る光の様子を
模式的に表したものです。
アの部分の名称は何でしょうか？

1-150-e1514287336955

問題 1
下の図は凸レンズを通る光の様子を
模式的に表したものです。
アの部分の名称は何でしょうか？（漢字）
1

正解　　：焦点距離,しょうてんきょり

問題 2
下の図は凸レンズを通る光の様子を
模式的に表したものです。
イの部分の名称は何でしょうか？（漢字）
1

正解　　：焦点,しょうてん

問題 3
下の図は凸レンズを通る光の様子を
模式的に表したものです。
光が凸レンズを通った後の進み方はア〜エのうち
どれでしょうか。

2

正解　　：ウ

問題 4
下の図は凸レンズを通る光の様子を
模式的に表したものです。
光が凸レンズを通った後の進み方はア〜エのうち
どれでしょうか。

3

正解　　：エ

問題 5
下の図は凸レンズを通る光の様子を
模式的に表したものです。
光が凸レンズを通った後の進み方はア〜エのうち
どれでしょうか。

4

正解　　：エ

問題 6
凸レンズを通して見えたり、スクリーンなどに映って見えるものをなんと言いますか？

正解　　：像

問題 7
凸レンズに光が集まり、スクリーンなどに映って見える像をなんと言いますか？

正解　　：実像

問題 8
物体をはさんで凸レンズの反対から見たときに見える像をなんと言いますか？
（例　虫めがねで物体を見る時）

正解　　：虚像

問題 9
下の図は、物体から光がレンズを通る様子を模式的に表したものです。
以下の文は正しいでしょうか？
「アのように光が集まっていることを「像を結ぶ（結像）」と言う」


6-99-e1514429826208b

正解　　：正しい

問題 10
下の特徴は実像、虚像どちらのものでしょうか？
・スクリーンに上下左右逆さまに映る

正解　　：実像

問題 11

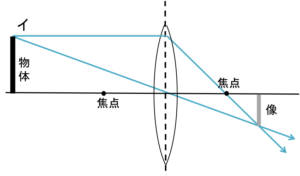

実像ができる仕組みを模式的に表したものはア、イのどちらでしょうか？
5
6

正解　　：イ

問題 12
下の図は凸レンズの左側に光る物体を置き、
右側にスクリーンを置き物体の像を写した模式図である。
物体を左に遠く離すと像と凸レンズの距離はどうなるか？

7

正解　　：近くなる

問題 13
下の図は凸レンズの左側に光る物体を置き、
右側にスクリーンを置き物体の像を写した模式図である。
物体を焦点距離のところまで動かすと像はどうなるか？

7

正解　　：なくなる

問題 14
下の図は凸レンズの左側に光る物体を置き、
右側にスクリーンを置き物体の像を写した模式図である。
物体を焦点距離の２倍の位置に動かすと像はどうなりますか？

7

正解　　：物体と同じ大きさになる

問題 15
下の図は凸レンズの左側に光る物体を置き、
右側にスクリーンを置き物体の像を写した模式図である。
物体を焦点より凸レンズに近づけた時、スクリーンに像がなかった。
この時レンズを通して物体を見ると、像を見ることができたが
この像は実像ですか？虚像ですか？

7

正解　　：虚像

問題 16
私たちの目は、レンズの水晶体を調節することで像を結んでいます。
以下の文は正しいですか？
「実際は上下反対に見えるものを脳で調節している。」

正解　　：正しい
